Cuando se instala un grupo electrógeno, muchas veces se priorizan aspectos como la potencia, el tipo de motor o el cuadro de conmutación. Pero hay un punto crítico que suele pasar desapercibido y que es clave para la seguridad y el funcionamiento correcto del sistema: la puesta a tierra.
En gygMonzon nos encontramos a menudo con instalaciones mal conectadas a tierra, ya sea por desconocimiento, por falta de revisión o porque simplemente se considera algo secundario. Pero una puesta a tierra mal hecha puede provocar desde fallos de protección hasta riesgo eléctrico para personas, equipos e incluso incendios.
A continuación, te explicamos en detalle cómo debe ser una puesta a tierra adecuada, segura, legal y eficaz para cualquier grupo electrógeno.
¿Por qué es tan importante la puesta a tierra?
La puesta a tierra no es solo un requisito técnico o legal. Es una medida activa de seguridad eléctrica. Su función es muy clara: derivar a tierra cualquier corriente de fuga, sobretensión o descarga inesperada que pueda poner en peligro a personas, maquinaria o la propia instalación.
Una instalación sin tierra, o con una tierra mal ejecutada, puede tener consecuencias graves:
– Protecciones diferenciales que no actúan
– Carcasas metálicas que quedan con tensión
– Fallos aleatorios en equipos electrónicos
– Riesgos de electrocución y accidentes
¿Qué normativa hay que tener en cuenta?
En España, la puesta a tierra de grupos electrógenos está regulada principalmente por el Reglamento Electrotécnico de Baja Tensión (REBT), concretamente la instrucción ITC-BT-18. También se aplican las siguientes normas:
UNE 20460-5-54: Instalaciones de puesta a tierra en general
ITC-BT-40: Instalaciones de enlace
ITC-BT-19: Para locales de pública concurrencia (si aplica)
Esquemas TT o IT: según cómo esté conectado el neutro del generador
Además, es imprescindible que un instalador autorizado firme la instalación, especialmente si el grupo electrógeno va a alimentar cargas fijas en una vivienda, nave industrial o edificio público.

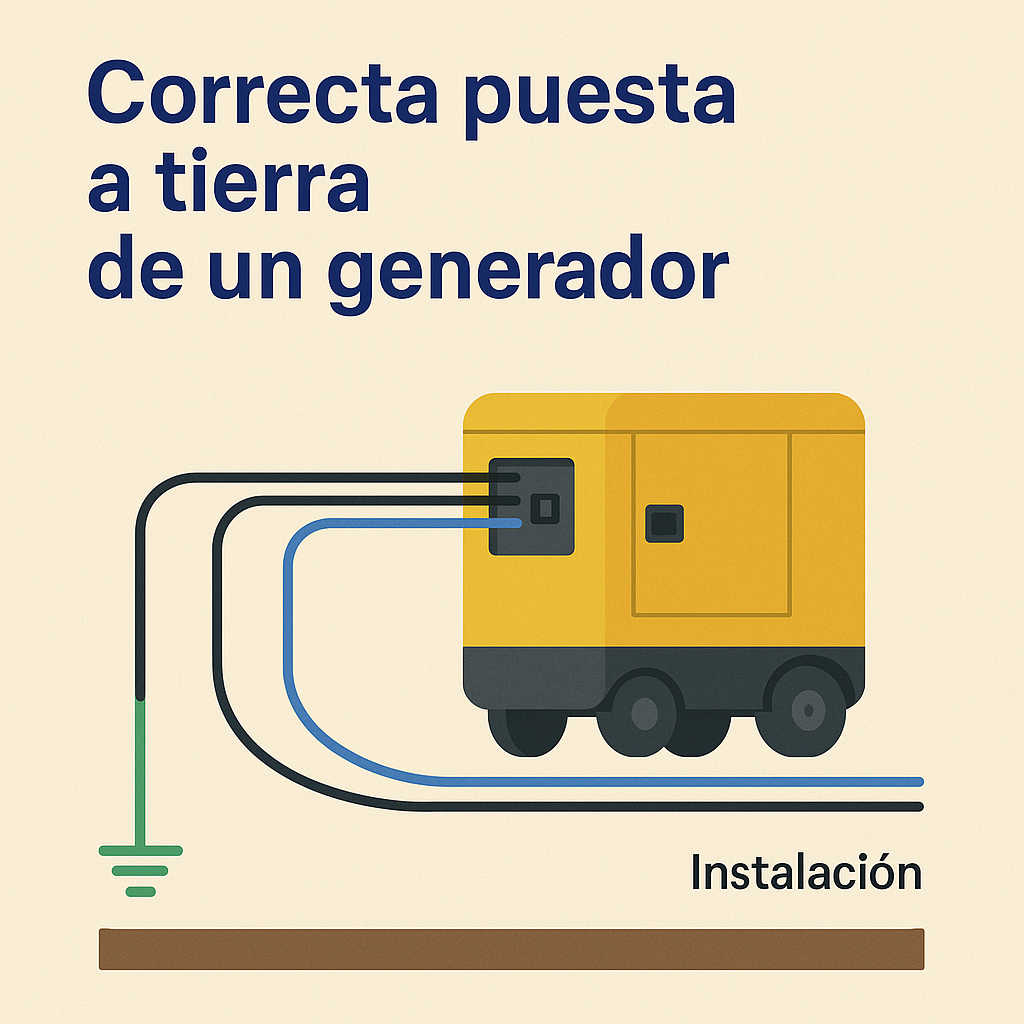

¿Cómo debe hacerse la puesta a tierra de un grupo electrógeno?
1. Instalar una pica de tierra dedicada
Siempre que sea posible, el grupo electrógeno debe tener su propia pica de tierra independiente, especialmente si es un grupo de emergencia o está aislado del resto de la instalación.
Esta pica debe ser de cobre o acero galvanizado, con una longitud mínima de 1,5 a 2 metros, hincada verticalmente al terreno. Se recomienda verificar la resistencia con telurómetro: lo ideal es que sea menor a 10 ohmios, aunque valores de hasta 20 Ω pueden ser aceptables en terrenos difíciles.
El cable de conexión entre la carcasa del grupo y la pica debe ser de mínimo 16 mm² en cobre, preferiblemente con protección mecánica si va enterrado o en tubo.
2. Conexión del neutro del alternador
Uno de los aspectos más importantes (y muchas veces olvidado) es qué hacer con el neutro del grupo.
Hay dos configuraciones principales:
– Neutro aislado (no conectado a tierra): se utiliza en grupos de emergencia con conmutación automática, para evitar bucles de tierra o choques con la red. En este caso, los diferenciales deben ser específicos (tipo B o A con sensibilidad adecuada).
– Neutro puesto a tierra: se conecta el neutro directamente a la pica. Este esquema, conocido como TT, es más común en instalaciones industriales, rurales o en grupos autónomos sin red.
Nota importante: si conectas el neutro a tierra pero también está unido a la red, puedes provocar corrientes de retorno o disparos intempestivos. Por eso es fundamental estudiar bien el esquema antes de decidir.
3. Conexión equipotencial con la instalación principal
En instalaciones donde el grupo alimenta un edificio o vivienda, la toma de tierra del generador debe estar interconectada con la tierra general del edificio, mediante barra de puesta a tierra o embarrado.
Esto garantiza la continuidad equipotencial entre todas las masas metálicas y permite que las protecciones (diferenciales, térmicos, etc.) actúen correctamente.
En caso de que el grupo esté a más de 20 o 30 metros del cuadro general, se recomienda enterrar un cable de tierra desde la pica del grupo hasta la barra general de tierra del cuadro de distribución.
Recomendaciones técnicas de gygMonzon
✅ Usa cable de cobre de sección adecuada y resistente a intemperie si va al aire libre
✅ Asegura la protección mecánica del cable de tierra: tubo, canaleta, bandeja
✅ Aplica grasa conductora en las uniones para evitar corrosión en entornos húmedos
✅ Verifica con telurómetro la resistencia efectiva de la tierra
✅ Etiqueta claramente la conexión de tierra en el cuadro y sobre el grupo
✅ No uses estructuras metálicas como tierra si no están certificadas como tales
✅ Evita conectar directamente el neutro a tierra sin revisar el esquema completo
¿Qué pasa con los grupos móviles o portátiles?
Los generadores portátiles también deben conectarse a tierra si van a alimentar herramientas, maquinaria o instalaciones fijas. Aunque muchas veces se omite, la carcasa del grupo debe estar conectada a una pica, especialmente en entornos húmedos, rurales o con carga electrónica sensible.
En gygMonzon incluimos un borne de tierra visible y accesible en todos nuestros grupos, y entregamos instrucciones claras para que el instalador o el cliente final conecte una pica correctamente.
¿Qué puede pasar si no hay puesta a tierra?
– Un fallo interno del alternador puede hacer que la carcasa del grupo quede con tensión
– Las protecciones diferenciales no disparan y no se detectan fugas
– Se pueden dañar placas electrónicas, variadores, cuadros y sensores
– En caso de tormenta, el grupo es más vulnerable a descargas o picos
¿Cómo lo hacemos en gygMonzon?
En gygMonzon revisamos y comprobamos siempre la tierra del grupo durante la puesta en marcha:
– Medimos la resistencia con telurómetro profesional
– Verificamos la continuidad eléctrica entre masa y tierra
– Comprobamos la conexión del neutro (si está aislado o puesto a tierra)
– Simulamos una fuga para asegurar que los diferenciales funcionan
Y si el cliente tiene dudas, también ofrecemos un servicio de revisión y certificación de la instalación, incluyendo informe técnico y medidas reales.
Conclusión
La puesta a tierra no es un detalle, es una parte crítica y obligatoria de cualquier instalación con grupo electrógeno. No importa si el grupo es de emergencia, portátil o principal: sin una tierra adecuada, toda la instalación puede fallar o convertirse en un riesgo.
Desde gygMonzon, como fabricantes e instaladores con años de experiencia, te ayudamos a diseñar y ejecutar una puesta a tierra profesional, segura y conforme a normativa.
📞 ¿Tienes dudas sobre la tierra de tu grupo? ¿Estás instalando uno nuevo?
Gabriel Gracia, CEO de gygMonzón.
Buenas tardes,
Soy el Coordinador de Seguridad y Salud para obras de construcción y las dudas que tengo son:
1.- He visto muchos grupos electrógenos grandes (de 100 Kva para arriba) que se ubican al exterior y creo que no son aptos….. Es correcto?
2-. Suelo ver también grupos electrógenos grandes (de 100 Kva para arriba) que no disponen de clavijas o tomas de tierras clavadas porque no hay tierras o terrenos en la obra. Ejemplo típico cuando se terminan la fase de cimentación y estructura que todo son con hormigón. Que se podría hacer para minimizar los riesgos eléctricos?
Buenas tardes.
El generador abierto siempre mínimo un tejado para protegerlo de las inclemencias del tiempo.
Es obligado una conexión a tierra, dependiendo del tipo de esquema se puede utilizar la misma de la instalación eléctrica receptora, en caso contrario una exclusiva para el generador (esta es la opción recomendable)
You ought to take part in a contest for one of the most useful sites on the net.
I most certainly will highly recommend this blog!
I’m gone to inform my little brother, that he should also go to see this weblog on regular basis to take updated from newest news update.
I am extremely impressed along with your writing skills as well as with the format for your weblog.
Is that this a paid topic or did you customize it your self?
Either way stay up the nice high quality writing, it is rare to peer a great
weblog like this one nowadays..
Great article, totally what I wanted to find.
Buenas tardes he leido su artículo y, aunque está muy claro me surge una cuestión, en el apartado en el que ponen
«Neutro puesto a tierra: se conecta el neutro directamente a la pica….» tengo una duda al respecto, si el propio grupo electrógeno (sin ningún tipo de conexión electrica hecha) me da continuidad entre su borne de neutro y su borne de tierra, quiero suponer que tenga una config tipo T (independientemente de que sea un sistema TN ó TT) dicha configuración una vez puesta a tierra (solo borne de tierra sería correcta) ya que nuestro punto Neutro estaría a Tierra.
Pero en cambio, si del borne del neutro me llevase un cable a la pica de tierra, en el caso de un sistema TN -S, cualquier fallo de una de las fases en un receptor al entrar en contacto con el chasis de un aparato me produciría un cortocircuito produciendome el salto de la protección magnetotermica del grupo. ¿Me estoy equivocando?. Si estoy en lo cierto, sería mucho mejor un sistema TT ?? o es mejor evitar unir el borne de neutro a tierra?
Gracias por su atención.
Efectivamente, si el grupo electrógeno en vacío (sin conexión a ninguna instalación) presenta continuidad entre el borne de neutro y el de tierra (chasis), significa que el fabricante ya ha realizado internamente la unión neutro-tierra. Es una configuración habitual, equivalente a un sistema tipo TN en origen.
En este caso, al conectar únicamente el borne de tierra del grupo a una pica de tierra, el neutro queda automáticamente referenciado a tierra a través de esa unión interna. Por tanto, no es necesario —ni recomendable— llevar un conductor adicional desde el neutro hasta la pica, ya que estaríamos duplicando la unión neutro-tierra, lo que puede provocar corrientes parásitas, disparos intempestivos o problemas en las protecciones.
Respecto a su razonamiento sobre el sistema TN-S, es correcto: en caso de fallo de una fase a masa, se produce un cortocircuito que provoca la actuación del magnetotérmico. Este es precisamente el comportamiento deseado en sistemas TN, ya que garantiza una desconexión rápida ante defectos.
En nuestro caso, de forma habitual trabajamos en configuración tipo TN, pero siempre acompañada de protección diferencial. Aunque en sistemas TN la protección principal frente a defectos es el magnetotérmico, el diferencial aporta una capa adicional de seguridad muy importante, especialmente frente a derivaciones de menor intensidad o defectos que no generan suficiente corriente de cortocircuito.
En cuanto a si es mejor un sistema TT o TN, no hay una solución única: depende de la instalación. El sistema TN permite una actuación más rápida de las protecciones por sobreintensidad, mientras que el TT depende en mayor medida de la calidad de la puesta a tierra y del correcto funcionamiento del diferencial.
Muchas gracias por su opinion y contraste. Que tensión máx. Admisible considera como segura al tocar el chasis/cubiertas del grupo? 25v por no tratarse de una zona húmeda pero estar sometido a lluvia, rocio…sería correcta esa opción como tensión de contacto? Lo digo desde el punto de vista de ser una instalación aislada.
Muchas gracias por su comentario.
Sí, como criterio de seguridad, tomar una tensión de contacto admisible de 25 V en corriente alterna me parece una opción correcta e incluso prudente en un grupo electrógeno instalado a la intemperie, ya que aunque no sea una zona húmeda permanente, sí puede estar sometido a lluvia, rocío, condensación o contacto con terreno mojado.
A efectos prácticos, en exteriores yo considero más adecuado trabajar con un criterio conservador de 25 V que con el valor general de 50 V usado en condiciones normales.
En cualquier caso, no solo importa el valor de esa tensión, sino también el tiempo durante el que puede mantenerse y el esquema de puesta a tierra del grupo, ya que la protección debe estar coordinada para eliminar rápidamente el defecto si aparece una tensión peligrosa en chasis o cubiertas.
Por tanto, desde el punto de vista de una instalación aislada, sí, 25 V como tensión de contacto de referencia es una opción razonable y segura.
Entre neutro y tierra en un sistema aislado que tensión máx consiideraría admisible a pesar de que teóricamente deberia ser 0?
Buenos dias! He leido con mucha atencion su articulo, y tengo alguna dudas ya que no soy experto en la materia. El caso es que quiero comprar un generador para conectarlo al cuadro electrico de casa para tener energia en caso de apago. Ya tengo instalado un conmutador manual en el cuadro para poder cortar la luz del sistema y dar paso al generador. La duda que tengo es sobre la instalacion de la tierra. El esquema resumido seria: Generador ( fase +Neutro+Tierra)–> Enchufe de acceso a la casa ( quiero poner un diferencial alli por si acaso hay algun problema)–>Cuadro general casa.
El electricista me comenta que podria usar en ese enchufe la tierra de la propia casa, pero quiero estar 100% seguro de cual es la mejor forma y mas segura de hacerlo para que una vez que conecte el generador, tdos los diferenciales de la casa sigan funcionando en caso de algun problema. Tengo entendido que dependiendo de como coja la tierra, puede ser que pierda la referencia de Fase y Neutro , y que no me llegara a saltar ningun diferencial. ¿Podrian por favor indicarme cual es la mejor forma de poner el sistema conectado? Muchas gracias
La instalación del generador debe garantizar que los diferenciales de la vivienda sigan funcionando correctamente cuando se alimente desde el grupo.
Para que un diferencial actúe, es imprescindible que exista una referencia clara entre neutro y tierra, de forma que cualquier fuga de corriente tenga un camino real hacia tierra y pueda ser detectada.
Si el generador trabaja con el neutro aislado (sin unión a tierra), el sistema queda flotante y, en caso de derivación, el diferencial puede no disparar, lo que supone un riesgo.
Por este motivo, la solución correcta es la siguiente:
La toma de tierra del generador debe conectarse a la tierra de la instalación de la vivienda.
El neutro del generador debe estar referenciado a tierra (unión neutro-tierra) para asegurar el funcionamiento de las protecciones diferenciales.
El sistema debe funcionar como un esquema tipo TN, que es el que garantiza el disparo de protecciones en caso de fallo.
El conmutador de red/grupo debe cortar tanto fase como neutro, evitando retornos o referencias incorrectas.
Con esta configuración, la instalación del generador se comporta eléctricamente igual que la red, y los diferenciales existentes en la vivienda actuarán correctamente ante cualquier fuga.
⚠️ NOTA IMPORTANTE
Es importante comprobar si el generador ya incorpora de fábrica la unión neutro-tierra.
En caso contrario, debe realizarse de forma controlada (normalmente en el propio generador o en el punto de entrada).
Muchas gracias Gabriel por la respuesta.
Yo creo que el generador no lleva ninguna union neutro tierra…. solo he visto que tiene un tornillo en el exterior de la carcasa para conectar ahi la tierra. Segun la normativa parece ser que lo primero de todo es tener una toma tierra externa con una pica, y en caso de no poder tenerla, segun he leido, bajo una autorizacion de un organismo, se podria conectar a la tierra de la casa…..
Ahora bien, si no tengo esa union neutro tierra en el generador, ¿como deberia de ejecutarse? Del generador saco del cable la Fase y el Neutro…. luego en el propio generador no se si podria hacer… y sino, seria en el enchufe donde se va a conectar el generador para aportar la energia??
Un saludo
Efectivamente, la mayoría de generadores portátiles no incorporan de fábrica la unión entre neutro y tierra, y simplemente disponen de un borne o tornillo en el chasis para la conexión a tierra. En estas condiciones, el generador trabaja con el neutro “flotante”, lo que puede provocar que los diferenciales de la vivienda no actúen correctamente en caso de derivación.
Desde el punto de vista de seguridad eléctrica, es fundamental que exista una referencia clara entre neutro y tierra para garantizar el correcto funcionamiento de las protecciones.
En cuanto a la ejecución, la solución más adecuada es la siguiente:
La toma de tierra del generador debe conectarse a la toma de tierra de la vivienda (si esta es correcta y cumple normativa).
Se debe realizar una unión entre el neutro y la tierra del generador, creando así una referencia estable.
Esta unión debe hacerse en el propio generador o en su salida inmediata, nunca en el enchufe de entrada a la vivienda.
De este modo, el sistema deja de estar flotante y pasa a comportarse como un esquema tipo TN, permitiendo que los diferenciales de la instalación funcionen correctamente ante cualquier fuga.
Respecto a la posibilidad de instalar una pica de tierra independiente, es cierto que la normativa prioriza disponer de una toma de tierra propia. No obstante, en instalaciones domésticas es habitual y totalmente válido utilizar la toma de tierra existente de la vivienda, siempre que esté correctamente ejecutada.
Por último, es imprescindible que el conmutador de red/grupo corte tanto fase como neutro. De lo contrario, pueden generarse referencias incorrectas entre la red y el generador, afectando al funcionamiento de las protecciones e incluso generando situaciones de riesgo
Muchas gracias por la respuesta. Mas o menos me va quedando claro el asunto aunque cuando me dices que la conexion no se debe hacer en el enchufe de entrada a vivienda, me surge la duda.
Realizar cualquier tipo de conexion dentro del generador la descarto porque no quiero manipularlo. Se podria hacer una clavija puenteada en paralelo en el generador, que haria que directamente que la corriente que salga a la vivienda tenga como referencia Neutro_tierra ya aplicada. Esta opcion sugiere que debes de poner ese enchufe y si se te olvida o no lo pones por el motivo que sea, estas con el flotante a rastras.
Mi idea es poner un enchufe macho exclusivamente para el uso en caso de apagon. Es por ello, que es la unica forma inmediata de entrada que se me ocurre para tener una instalacion «simple» a la hora de poder conectar el generador. ¿ se te ocurre alguna otra mas inmediata que se me haya pasado? un saludo
Mi recomendación es atacar directamente al bornero del alternador
